Produktdetails
Herkunftsort: China
Markenname: HETECH
Zertifizierung: ISO9001,ISO14001,ISO13485,IATF16949
Modellnummer: HCCH210WV01A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Lieferzeit: 4-6 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50K/month
Verbrauch: |
HCCH210WV01A |
Größe: |
2.1" (IPS) |
Anzeigetypen: |
IPS |
Entschließung: |
480x480 |
Umrissdimension: |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
Aktivbereich: |
φ53,28 mm |
Helle: |
250cd/m2 |
Schnittstelle: |
40pinSPI+RGB |
Blickwinkel: |
85/85/85/85 |
Treiber-IC: |
ST7701S |
Operation Temp.: |
-20 bis 70°C |
Speichertemperatur.: |
-30~80℃ |
Kontrastverhältnis: |
1000 |
Bildverhältnis: |
1:1 |
Anwendung: |
Marine, IoT-Geräte, industrielle und medizinische Anwendungen |
Verbrauch: |
HCCH210WV01A |
Größe: |
2.1" (IPS) |
Anzeigetypen: |
IPS |
Entschließung: |
480x480 |
Umrissdimension: |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
Aktivbereich: |
φ53,28 mm |
Helle: |
250cd/m2 |
Schnittstelle: |
40pinSPI+RGB |
Blickwinkel: |
85/85/85/85 |
Treiber-IC: |
ST7701S |
Operation Temp.: |
-20 bis 70°C |
Speichertemperatur.: |
-30~80℃ |
Kontrastverhältnis: |
1000 |
Bildverhältnis: |
1:1 |
Anwendung: |
Marine, IoT-Geräte, industrielle und medizinische Anwendungen |

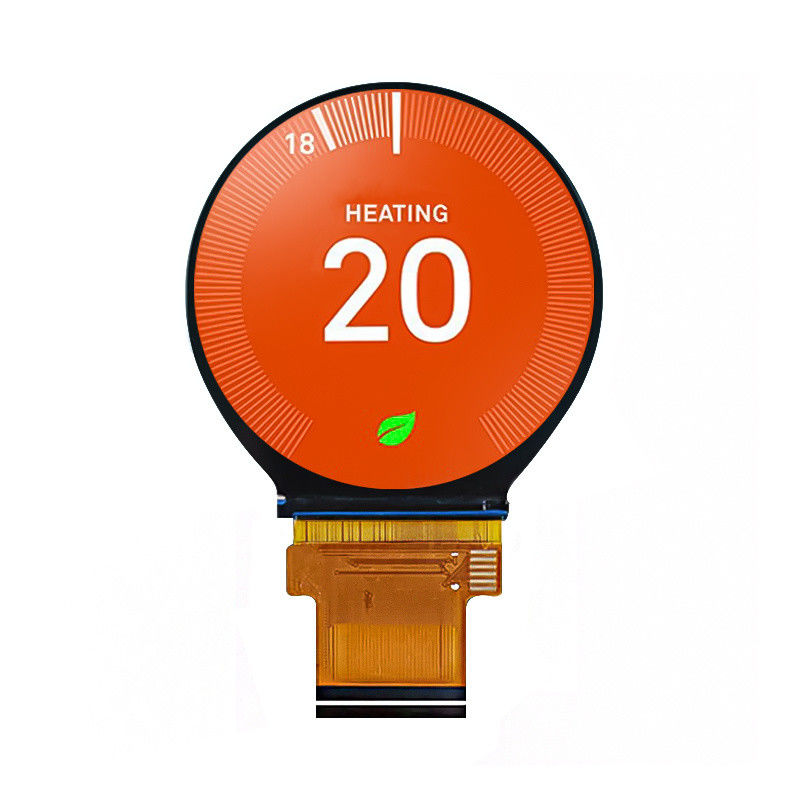

2.1 Zoll rundes LCD-Bildschirm mit 40pin SPI+RGB und ST7701S IC
Beschreibung des Produkts:
HCCH210WV01Aist 2.1 Zoll480x480Dieses TFT-LCD-Display mit runder Auflösung.Rundes Farbbildschirm40pinSPI+RGBSchnittstelle und mitDie Nummer des Zertifikats ist folgende:Dieser 2,1 Zoll IPS TFT LCD-Bildschirm hat eine Helligkeit von 250 Nits.56.18 ((W) * 59.71 ((H) * 2.3 ((D) mmRundes Display, wir haben auch ein Standard-kapazitives Touch-Panel dafür.Dieses 2,1-Zoll-Full-Colour-Rund IPS TFT-Displaymodul verfügt über alle runden Blickwinkel und ein hohes Kontrastverhältnis.Industrie- und medizinische Anwendungen.
Allgemeine Spezifikation:
| Verbrauch | HCCH210WV01A |
| Größe | 2.1 Zoll |
| Anzeigemodus | IPS/Übertragbar/Normalschwarz |
| Entschließung | 480*480 |
| Ausmaß der Umrisse ((mm)) | 56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| Aktivfläche ((mm) | φ53,28 mm |
| Hellenheit ((cd/m2) | 250 |
| Blickwinkel ((L/R/T/B) | 85/85/85/85 |
| Schnittstelle | 40pinSPI+RGB |
| Treiber-IC | Die Nummer des Zertifikats ist folgende: |
| Betriebstemperatur | -20 bis 70°C |
| Storge Temperatur | -30 bis 80 °C |
| Bildverhältnis | 1:1 |
| Kontrastverhältnis | 1000 |
| Anwendung | Marine, IoT-Geräte, industrielle und medizinische Anwendungen |
Zeichnungen des Produkts:
Zuweisung des Pins:
Hintergrundlicht Fahrbedingungen:
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit | Prüfungszustand |
| Spannung für LED-Hintergrundbeleuchtung | Vf | 3.0 | 3.2 | 3.5 | V | Wenn=80mA |
| Strom für LED-Hintergrundbeleuchtung | Wenn | - | 80 | - | mA | - |
| Lebensdauer der LED | - | - | 20000 | - | Stunden | Wenn=80mA |
Rund LCD-Display-Serie
|
HTC-Runde LCD-Displaygrößen
|
|||||||||||
| Warme Erinnerung:Wenn die unten aufgeführten Modelle Ihren Anforderungen nicht entsprechen können, kann die Anpassung nach Ihren spezifischen Anforderungen durchgeführt werden, jedoch nicht auf LCM, RTP, CTP, Driverboard.etc beschränkt. | |||||||||||
| - Nein. Ich weiß nicht. | Größe | Teil Nr. | LCD-Typ | Entschließung |
Umriss Abmessung |
Aktivbereich | Schnittstelle | Kontrastverhältnis | Helle | Betriebstemperatur | Lagertemperatur |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 |
48.08*49.95*1.96mm |
φ45,68 mm | 30pin MIPI | 1200 | 250 | -20 bis 70°C | -30 bis 80 °C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3mm |
φ53,28 mm | 40pinSPI+RGB | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72,0 mm | 40pinSPI+RGB | 1200 | 1000 | -30 bis 80 °C | -40 bis 90 °C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72,0 mm | 40pinSPI+RGB | 1200 | 1000 | -20 bis 70°C | -30 bis 80 °C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75mm |
89.74 mal 83.51 mm |
40-Pin-RGB | 1200 | 1000 | -30 bis 80 °C | -30 bis 80 °C |
| 6 | 4" | HC040IXA4077-F34, die in Anhang I der Verordnung (EG) Nr. 853/2004 aufgeführt sind | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40-Pin-MIPI | 1000 | 1400 | -30°C bis 85°C | -30°C bis 85°C |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40pinLVDS | 1200 | 1000 | -30 bis 80 °C | -30°C bis 85°C |
Anpassung:
Häufige Fragen:
Kann ich eine Musterbestellung für LCD-Display haben?
A: Ja, wir begrüßen Probenauftrag zu testen und Qualität zu überprüfen
Was ist mit der Vorlaufzeit?
A:Normalerweise 4~5 Tage für Musterbestellungen, wenn die Ware auf Lager ist, und 4~6 Wochen für die Massenproduktion (basierend auf Menge und Produkt).
F3: Wie versenden Sie die Ware und wie lange dauert die Lieferung?
A: Mit DHL, UPS, FedEx versendet.
Q4. Wie kann eine Bestellung für LCD-Display durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F5: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahre Garantie für unsere Produkte.
F6: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
- B. - Was ist das?Abgesehen von Schäden, die durch menschliche Faktoren verursacht werden, ist innerhalb eines Jahres Garantie ab dem Beginn der Lieferung.
Bei besonderen Bedingungen wird die Gewährleistungsdauer gesondert angegeben.
