Produktdetails
Herkunftsort: China
Markenname: HETECH
Zertifizierung: ISO9001,ISO14001,ISO13485,IATF16949
Modellnummer: HC101IK50045-B74
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Lieferzeit: 4-6 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50K/month
Verbrauch: |
HC101IK50045-B74 |
Größe: |
10.1" (IPS) |
Anzeigetypen: |
(IPS) |
Entschließung: |
1024*600 |
Umrissdimension: |
235 ((W)) * 143 ((H) * 4,5 ((T) mm |
Aktivbereich: |
222.72 ((W) * 125.28 ((H) mm |
Helle: |
500cd/m2 |
Schnittstelle: |
60pinLVDS |
Blickwinkel: |
80/80/80/80 |
Operation Temp.: |
-30~85 |
Speichertemperatur.: |
-30~85 |
Kontrastverhältnis: |
800 |
Abmessungsverhältnisse 16:9o: |
16:9 |
Anwendung: |
Auto-Audio und Anästhesie-Maschine. |
Verbrauch: |
HC101IK50045-B74 |
Größe: |
10.1" (IPS) |
Anzeigetypen: |
(IPS) |
Entschließung: |
1024*600 |
Umrissdimension: |
235 ((W)) * 143 ((H) * 4,5 ((T) mm |
Aktivbereich: |
222.72 ((W) * 125.28 ((H) mm |
Helle: |
500cd/m2 |
Schnittstelle: |
60pinLVDS |
Blickwinkel: |
80/80/80/80 |
Operation Temp.: |
-30~85 |
Speichertemperatur.: |
-30~85 |
Kontrastverhältnis: |
800 |
Abmessungsverhältnisse 16:9o: |
16:9 |
Anwendung: |
Auto-Audio und Anästhesie-Maschine. |

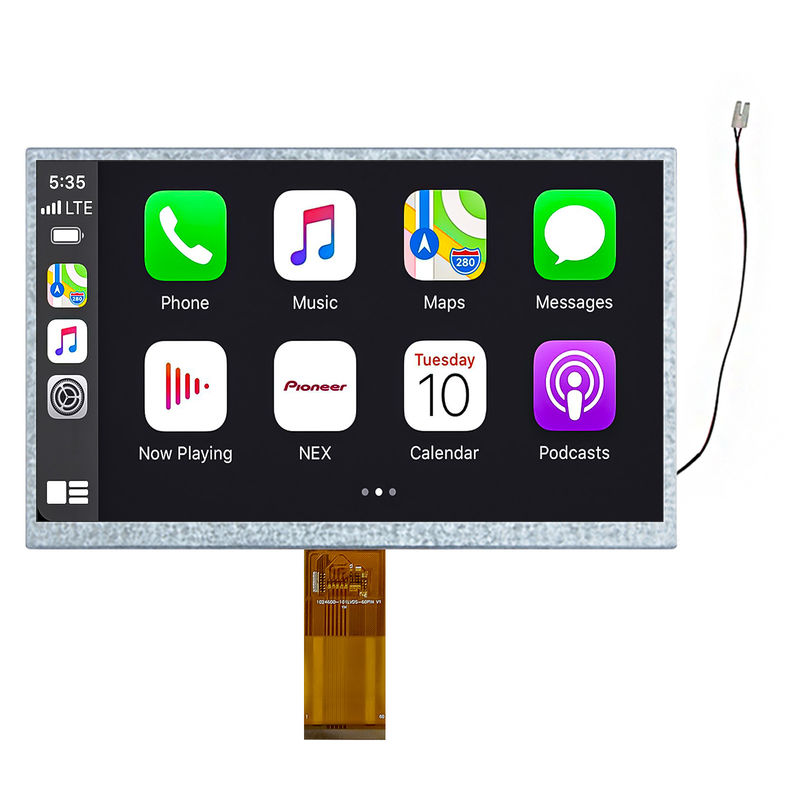

10.1-Zoll-TFT-LCD-Modul mit 500nits Helligkeit für die Automobilindustrie
Beschreibung des Produkts:
HC101IK50045-B74, ein 10,1-Zoll-TFT-LCD-Modul, hat eine Umrissdimension von 235,00mm*143,00mm*4,50mm und übernimmt die IPS-Technologie.Dieses Modul bietet Benutzern scharfe Bilder auch bei hellem TageslichtDie HC101IK50045-B74 ist mit einer 60-Pin-LVDS-Schnittstelle ausgestattet.so dass es einfach ist, mit Auto-Audio und Anästhesie-Maschine zu verbindenAußerdem verfügt dieses Modul über einen weiten Blickwinkel von 80/80/80/80, so daß der Bildschirm von jedem Winkel aus betrachtet werden kann.mit einer Breite von mehr als 20 mm,, die den Standards der Automobilindustrie entsprechen.
Allgemeine Spezifikation:
| Verbrauch | HC101IK50045-B74 |
| Größe | 10.1 Zoll |
| Anzeigetypen |
TFT
|
| Entschließung | 1024*600 |
| Ausmaß der Umrisse ((mm)) | 235 ((W)) * 143 ((H) * 4,5 ((T) mm |
| Aktivfläche ((mm) | 222.72 ((W) * 125.28 ((H) mm |
| Hellenheit ((cd/m2) | 500 |
| Blickwinkel ((L/R/T/B) | 80/80/80/80 |
| Schnittstelle | 60pinLVDS |
| Betriebstemperatur | -30 bis 85 |
| Storge Temperatur | -30 bis 85 |
| Bildverhältnis | 16:9 |
| Kontrastverhältnis | 800 |
| Anwendung | Auto-Audio und Anästhesie-Maschine. |
Zuweisung des Pins:
Hintergrundlicht Fahrbedingungen:
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
|
Spannung für LED-Hintergrundbeleuchtung
|
Vf | - | 19.8 | 21 | V |
|
Strom für LED-Hintergrundbeleuchtung
|
Wenn | - | 161 | - | mA |
|
Lebensdauer der LED
|
- | 20000 | - | - | Stunden |
Zeichnungen des Produkts:
10.1-Zoll-LCD-Display-Serie:
|
10.1-Zoll-LCD-Displaygrößen
|
||||||||||||
| Warme Erinnerung:Wenn die unten aufgeführten Modelle Ihren Anforderungen nicht entsprechen können, kann die Anpassung nach Ihren spezifischen Anforderungen durchgeführt werden, jedoch nicht auf LCM, RTP, CTP, Driverboard.etc beschränkt. | ||||||||||||
| - Nein. Ich weiß nicht. | Größe | Teil Nr. | LCD-Typ | Entschließung | Umrissdimensionen | Aktivbereich | Schnittstelle | Kontrastverhältnis | Helle | Betriebstemperatur | Lagertemperatur | |
| 1 | 10.1" | HC101IK20050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 200 | -20 bis 70°C | -30 bis 80 °C | |
| 2 | 10.1" | HC101IK25050-D59 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 20pinLVDS | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 3 | 10.1" | HC101IK35050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 4 | 10.1" | HC101IK50050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 5 | 10.1" | HC101IKA0050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 6 | 10.1" | HC101IKA0050-F45 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 7 | 10.1" | HC101IK50050-A86 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 8 | 10.1" | HC101IK50050-A86H | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 500 | -30 bis 80 °C | -40°C bis 85°C | |
| 9 | 10.1" | HC101IK25045-C36 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 10 | 10.1" | HC101IK50045-C36 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 11 | 10.1" | HC101IK50045-B74 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 60pinLVDS | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 12 | 10.1" | HC101IK65044-E16 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 60pinLVDS | 1000 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 13 | 10.1" | HC101IK50050-A85 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 14 | 10.1" | HC101IUA0046-F50 | IPS | 1280*720 | 234.96*142.96*4.6mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 15 | 10.1" | HC101IU80046-F50V.C. | IPS | 1280*720 | 252.00*158.00*7.70mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 700 | -20 bis 70°C | -30 bis 80 °C | |
| 16 | 10.1" | HC101I35025NB-V06 | IPS | 1280*800 |
|
216.96*135,6 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 17 | 10.1" | HC101IP80025-A44 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135,6 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 18 | 10.1" | HC101IP30025-75V02 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135,6 mm | 40pinLVDS | 800 | 300 | -20 bis 70°C | -30 bis 80 °C | |
| 19 | 10.1" | HC101IPA0050-A75-1 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,6 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 20 | 10.1" | HC101IP35048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135,6 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 21 | 10.1" | HC101IP65025-A16V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135,6 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 22 | 10.1" | HC101IP65025-A16 | IPS | 1280*800 | 229.06*148,70*2,80 mm | 216.96*135,60 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 23 | 10.1" | HC101IPA0025-A16 | IPS | 1280*800 | 229.06*148.70*2.51mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 24 | 10.1" | HC101IP65025-A16V.C. | IPS | 1280*800 | 229.26*148.70*4.55mm | 216.96*135,60 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 25 | 10.1" | HC101IP65025-A17V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 26 | 10.1" | HC101IP80025-A46 | IPS | 1280*800 | 229.06*149,1*2,5 mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 27 | 10.1" | HC101IPA0047-F91V.C. | IPS | 1280*800 | 232.45*152.60*6.75mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 28 | 10.1" | HC101IPA0048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 29 | 10.1" | HC101IP30025-C51V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,60 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 30 | 10.1" | HC101IPA0048-A74 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 31 | 10.1" | HC101TK50050-D90 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 32 | 10.1" | HC101IY23026-B65 | IPS | 800*1280 | 143*228,6*2,5 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 230 | -10 bis 50 °C | -20 bis 60°C | |
| 33 | 10.1" | HC101IY30025-D81 | IPS | 800*1280 | 143*228,6*2,5 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10 bis 50 °C | -20 bis 60°C | |
| 34 | 10.1" | HC101IY55025-D81 | IPS | 800*1280 | 143.00*228,60*2,50 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 550 | -20 bis 60°C | -20 bis 70°C | |
| 35 | 10.1" | HC101IY40026-D25 | IPS | 800*1280 | 143.00*228.60*2.60mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20 bis 70°C | -20 bis 70°C | |
| 36 | 10.1" | HC101IY40026-D25V.C | IPS | 800*1280 | 149.04*229.40*4.45mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20 bis 70°C | -20 bis 70°C | |
| 37 | 10.1" | HC101IUA0059-F51 | IPS | 1280*720 | 234.9*143*5.9mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 1000 | -30°C bis 85°C | -30°C bis 85°C | |
| 38 | 10.1" | HC101IU40045-G03 | IPS | 1280*720 | 234.9*143*4.5mm | 224.64*126,36 mm | 60pinLVDS | 1000 | 400 | -30°C bis 85°C | -30°C bis 85°C | |
| 39 | 10.1" | HC101IX25064-F13 | IPS | 440*1920 | 64.98*266.39*4.60mm | 57.95*252.86mm | 40pinMIPI | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 40 | 10.1" | HC101IP80067-C35V.C. | IPS | 1280*800 | 248.77*167.44*6.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 41 | 10.1" | HC101IY30025-D81V.C | IPS | 800*1280 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -20 bis 70°C | -30 bis 80 °C | |
| 42 | 10.1" | HC101IZ30026-92 V.C. | IPS | 1200*1920 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 280 | -10 bis 60°C | -10 bis 60°C | |
| 43 | 10.1" | HC101IZ30026-92V01 | IPS | 1200*1920 | 143*228,6*2,6 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10 bis 50 °C | -10 bis 60°C | |
Anpassung:
Häufige Fragen:
Kann ich eine Musterbestellung für LCD-Display haben?
A: Ja, wir begrüßen Probenauftrag zu testen und Qualität zu überprüfen
Was ist mit der Vorlaufzeit?
A:Normalerweise 4~5 Tage für Musterbestellungen, wenn die Ware auf Lager ist, und 4~6 Wochen für die Massenproduktion (basierend auf Menge und Produkt).
F3: Wie versenden Sie die Ware und wie lange dauert die Lieferung?
A: Mit DHL, UPS, FedEx versendet.
Q4. Wie kann eine Bestellung für LCD-Display durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F5: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahre Garantie für unsere Produkte.
F6: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
- B. - Was ist das?Abgesehen von Schäden, die durch menschliche Faktoren verursacht werden, ist innerhalb eines Jahres Garantie ab dem Beginn der Lieferung.
Bei besonderen Bedingungen wird die Gewährleistungsdauer gesondert angegeben.
