Produktdetails
Herkunftsort: China
Markenname: HETECH
Zertifizierung: ISO9001,ISO14001,ISO13485,IATF16949
Modellnummer: HC101IPA0047-F91V.C.
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Lieferzeit: 4-6 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50K/month
Verbrauch: |
HC101IPA0047-F91V.C. |
Größe: |
10.1" (IPS) |
Anzeigetypen: |
(IPS) |
Entschließung: |
1280*800 |
Umrissdimension: |
232.45 ((W)) * 152.6 ((H) * 6.75 ((T) mm |
Aktivbereich: |
217.96 ((W) *136.60 ((H) mm |
Helle: |
1000cd/m2 |
Schnittstelle: |
40pinLVDS |
Blickwinkel: |
85/85/85/85 |
Operation Temp.: |
-20 bis 70°C |
Speichertemperatur.: |
-30~80℃ |
Kontrastverhältnis: |
800 |
Abmessungsverhältnisse 16:9o: |
16:10 |
Anwendung: |
Präzisionspflanzungsmonitor |
Verbrauch: |
HC101IPA0047-F91V.C. |
Größe: |
10.1" (IPS) |
Anzeigetypen: |
(IPS) |
Entschließung: |
1280*800 |
Umrissdimension: |
232.45 ((W)) * 152.6 ((H) * 6.75 ((T) mm |
Aktivbereich: |
217.96 ((W) *136.60 ((H) mm |
Helle: |
1000cd/m2 |
Schnittstelle: |
40pinLVDS |
Blickwinkel: |
85/85/85/85 |
Operation Temp.: |
-20 bis 70°C |
Speichertemperatur.: |
-30~80℃ |
Kontrastverhältnis: |
800 |
Abmessungsverhältnisse 16:9o: |
16:10 |
Anwendung: |
Präzisionspflanzungsmonitor |

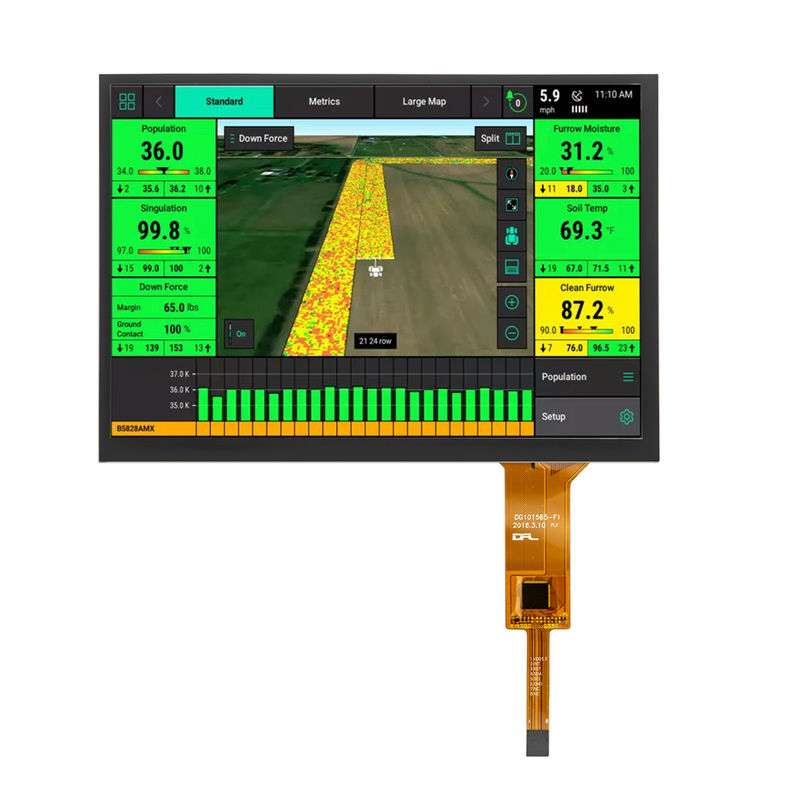

10.1 Zoll TFT-LCD-Module mit kapazitiver Touch-Panel und 40pin LVDS-Schnittstelle
Beschreibung des Produkts:
HC101IPA0047-F91V.C mit einer Umrissdimension von 232,45mm*152,60mm*6,75mm ist ein leistungsstarkes 10,1-Zoll-IPS-TFT-LCD-Modul mit einem kapazitiven Touchpanel.Dieses Modul verfügt über eine typische Helligkeit von 800nits, die auch in hellen Umgebungen für ein anschauliches Bild sorgen.Ideal für Anwendungen, bei denen eine hohe Sichtbarkeit aus allen Richtungen erforderlich istDas Modul ist mit einer 40-Pin-LVDS-Schnittstelle ausgestattet und minimiert den Stromverbrauch und die elektromagnetischen Störungen, die für industrielle und eingebettete Anwendungen von entscheidender Bedeutung sind.Ein 1-Zoll-Modul mit einer Auflösung von 1280*800 Pixel liefert scharfe BilderDer HC101IPA0047-F91V.C ist für einen zuverlässigen Betrieb in einem breiten Temperaturbereich von -20°C bis 70°C ausgelegt.Sicherstellung einer zuverlässigen Leistung in rauen Umgebungen.
Allgemeine Spezifikation:
| Verbrauch | HC101IPA0047-F91V.C. |
| Größe | 10.1 Zoll |
| Anzeigetypen |
Übertragbar, normalerweise schwarz.
|
| Entschließung | 1280*800 |
| Ausmaß der Umrisse ((mm)) | 232.45 ((W)) * 152.6 ((H) * 6.75 ((T) mm |
| Aktivfläche ((mm) | 217.96 ((W) *136.60 ((H) mm |
| Hellenheit ((cd/m2) | 1000 |
| Blickwinkel ((L/R/T/B) | 85/85/85/85 |
| Schnittstelle | 40pinLVDS |
| Betriebstemperatur | -20 bis 70°C |
| Storge Temperatur | -30 bis 80 °C |
| Bildverhältnis | 16:10 |
| Kontrastverhältnis | 800 |
| Anwendung | Präzisionspflanzungsmonitor |
Zuweisung des Pins:
Hintergrundlicht Fahrbedingungen:
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
|
Spannung für LED-Hintergrundbeleuchtung
|
Vf | 10.8 | 12.8 | 13.6 | V |
|
Strom für LED-Hintergrundbeleuchtung
|
Wenn | - | 360 | - | mA |
|
Lebensdauer der LED
|
- | 50000 | - | - | Stunden |
Zeichnungen des Produkts:
10.1-Zoll-LCD-Display-Serie:
|
10.1-Zoll-LCD-Displaygrößen
|
||||||||||||
| Warme Erinnerung:Wenn die unten aufgeführten Modelle Ihren Anforderungen nicht entsprechen können, kann die Anpassung nach Ihren spezifischen Anforderungen durchgeführt werden, jedoch nicht auf LCM, RTP, CTP, Driverboard.etc beschränkt. | ||||||||||||
| - Nein. Ich weiß nicht. | Größe | Teil Nr. | LCD-Typ | Entschließung | Umrissdimensionen | Aktivbereich | Schnittstelle | Kontrastverhältnis | Helle | Betriebstemperatur | Lagertemperatur | |
| 1 | 10.1" | HC101IK20050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 200 | -20 bis 70°C | -30 bis 80 °C | |
| 2 | 10.1" | HC101IK25050-D59 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 20pinLVDS | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 3 | 10.1" | HC101IK35050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 4 | 10.1" | HC101IK50050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 5 | 10.1" | HC101IKA0050-A79 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 6 | 10.1" | HC101IKA0050-F45 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 50pinRGB | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 7 | 10.1" | HC101IK50050-A86 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 8 | 10.1" | HC101IK50050-A86H | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 500 | -30 bis 80 °C | -40°C bis 85°C | |
| 9 | 10.1" | HC101IK25045-C36 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 40pinLVDS | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 10 | 10.1" | HC101IK50045-C36 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 11 | 10.1" | HC101IK50045-B74 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 60pinLVDS | 1000 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 12 | 10.1" | HC101IK65044-E16 | IPS | 1024*600 | 235*143*4,5 mm | 222.72*125,28 mm | 60pinLVDS | 1000 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 13 | 10.1" | HC101IK50050-A85 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 14 | 10.1" | HC101IUA0046-F50 | IPS | 1280*720 | 234.96*142.96*4.6mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 15 | 10.1" | HC101IU80046-F50V.C. | IPS | 1280*720 | 252.00*158.00*7.70mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 700 | -20 bis 70°C | -30 bis 80 °C | |
| 16 | 10.1" | HC101I35025NB-V06 | IPS | 1280*800 |
|
216.96*135,6 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 17 | 10.1" | HC101IP80025-A44 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135,6 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 18 | 10.1" | HC101IP30025-75V02 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135,6 mm | 40pinLVDS | 800 | 300 | -20 bis 70°C | -30 bis 80 °C | |
| 19 | 10.1" | HC101IPA0050-A75-1 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,6 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 20 | 10.1" | HC101IP35048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135,6 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 21 | 10.1" | HC101IP65025-A16V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135,6 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 22 | 10.1" | HC101IP65025-A16 | IPS | 1280*800 | 229.06*148,70*2,80 mm | 216.96*135,60 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 23 | 10.1" | HC101IPA0025-A16 | IPS | 1280*800 | 229.06*148.70*2.51mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 24 | 10.1" | HC101IP65025-A16V.C. | IPS | 1280*800 | 229.26*148.70*4.55mm | 216.96*135,60 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 25 | 10.1" | HC101IP65025-A17V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 650 | -20 bis 70°C | -30 bis 80 °C | |
| 26 | 10.1" | HC101IP80025-A46 | IPS | 1280*800 | 229.06*149,1*2,5 mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 27 | 10.1" | HC101IPA0047-F91V.C. | IPS | 1280*800 | 232.45*152.60*6.75mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 28 | 10.1" | HC101IPA0048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 29 | 10.1" | HC101IP30025-C51V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135,60 mm | 40pinLVDS | 800 | 350 | -20 bis 70°C | -30 bis 80 °C | |
| 30 | 10.1" | HC101IPA0048-A74 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 1000 | -20 bis 70°C | -30 bis 80 °C | |
| 31 | 10.1" | HC101TK50050-D90 | IPS | 1024*600 | 235*143*5,0 mm | 222.72*125,28 mm | 40pinLVDS | 800 | 500 | -20 bis 70°C | -30 bis 80 °C | |
| 32 | 10.1" | HC101IY23026-B65 | IPS | 800*1280 | 143*228,6*2,5 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 230 | -10 bis 50 °C | -20 bis 60°C | |
| 33 | 10.1" | HC101IY30025-D81 | IPS | 800*1280 | 143*228,6*2,5 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10 bis 50 °C | -20 bis 60°C | |
| 34 | 10.1" | HC101IY55025-D81 | IPS | 800*1280 | 143.00*228,60*2,50 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 550 | -20 bis 60°C | -20 bis 70°C | |
| 35 | 10.1" | HC101IY40026-D25 | IPS | 800*1280 | 143.00*228.60*2.60mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20 bis 70°C | -20 bis 70°C | |
| 36 | 10.1" | HC101IY40026-D25V.C | IPS | 800*1280 | 149.04*229.40*4.45mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20 bis 70°C | -20 bis 70°C | |
| 37 | 10.1" | HC101IUA0059-F51 | IPS | 1280*720 | 234.9*143*5.9mm | 224.64*126,36 mm | 50pinLVDS | 1000 | 1000 | -30°C bis 85°C | -30°C bis 85°C | |
| 38 | 10.1" | HC101IU40045-G03 | IPS | 1280*720 | 234.9*143*4.5mm | 224.64*126,36 mm | 60pinLVDS | 1000 | 400 | -30°C bis 85°C | -30°C bis 85°C | |
| 39 | 10.1" | HC101IX25064-F13 | IPS | 440*1920 | 64.98*266.39*4.60mm | 57.95*252.86mm | 40pinMIPI | 1000 | 250 | -20 bis 70°C | -30 bis 80 °C | |
| 40 | 10.1" | HC101IP80067-C35V.C. | IPS | 1280*800 | 248.77*167.44*6.8mm | 216.96*135,60 mm | 40pinLVDS | 800 | 800 | -20 bis 70°C | -30 bis 80 °C | |
| 41 | 10.1" | HC101IY30025-D81V.C | IPS | 800*1280 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -20 bis 70°C | -30 bis 80 °C | |
| 42 | 10.1" | HC101IZ30026-92 V.C. | IPS | 1200*1920 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 280 | -10 bis 60°C | -10 bis 60°C | |
| 43 | 10.1" | HC101IZ30026-92V01 | IPS | 1200*1920 | 143*228,6*2,6 mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10 bis 50 °C | -10 bis 60°C | |
Anpassung:
Häufige Fragen:
Kann ich eine Musterbestellung für LCD-Display haben?
A: Ja, wir begrüßen Probenauftrag zu testen und Qualität zu überprüfen
Was ist mit der Vorlaufzeit?
A:Normalerweise 4~5 Tage für Musterbestellungen, wenn die Ware auf Lager ist, und 4~6 Wochen für die Massenproduktion (basierend auf Menge und Produkt).
F3: Wie versenden Sie die Ware und wie lange dauert die Lieferung?
A: Mit DHL, UPS, FedEx versendet.
Q4. Wie kann eine Bestellung für LCD-Display durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F5: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahre Garantie für unsere Produkte.
F6: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
- B. - Was ist das?Abgesehen von Schäden, die durch menschliche Faktoren verursacht werden, ist innerhalb eines Jahres Garantie ab dem Beginn der Lieferung.
Bei besonderen Bedingungen wird die Gewährleistungsdauer gesondert angegeben.
